1992 年 Sony 成功開發出可充電的鋰離子電池，由于電池工作電壓高、體積小、質量輕、能量高、無記憶效應、無污染、自放電小、循環壽命長等優點，成為 21 世紀優越的能源載體。近年來，廣泛應用于新能源汽車領域，如比亞迪、蔚來、特斯拉等。但是，所暴露的問題也相當嚴重，鋰離子電池因?yàn)槟芰扛撸坏┌l(fā)生爆燃，毀傷速度快，造成的損失較大。僅在 2021 年 1—5 月，國內共發生電動汽車起火事故 34 起，較去年同期增加 20起，涉及車輛數目 38 輛，較去年同期增長 73%，從各事故發生的車輛狀態來看，使用狀態中起火 20 起，占比59%，因此，準確判斷鋰電池健康狀態，及時做出預警極其重要。
鋰離子電池健康狀態與自身容量息息相關，當衰減至初始額定容量的 70%時，電池會出現性能不穩定，嚴重時會導致電池發生爆燃。在追蹤鋰電池容量衰退即對電池剩余壽命（Remaining Useful Life, RUL）預測領域，國內外專家學者做出巨大的貢獻。目前主要有兩種方法：基于模型的方法和基于數據驅動的方法?；谀Ｐ偷姆椒ㄍㄟ^(guò)數學的方法建立模擬電池老化的模型，該方法建立的模型僅適用于某一特定種類和工況的電池，適用范圍較為狹窄。而數據驅動的方法是基于統計學和神經網絡理論，利用電池運行歷史數據構建老化預測模型，該方法更容易應用在不同的場合。
目前，基于數據驅動的鋰電池 RUL 預測方法主要是通過提取電池運行中參數構建健康因子，使用神經網絡訓練建立預測模型。潘海鴻等人采用極限學習機（Extreme Learning Machine，ELM）方法建立鋰電池健康狀態估算模型，然而在實際應用中，ELM 模型由于隨機選擇隱含層輸入權值和閾值導致預測結果穩定性較差；曹孟達等人通過提取電池充電期間端電壓、端電流等健康因子，使用深度學習的方法對鋰電池 RUL 進行預測，但是在容量衰退后期，模型跟蹤能力較差；楊戰社等人[5]將容量作為健康因子，使用支持向量機的方法建立電池
RUL 預測模型，從預測結果看，模型跟蹤能力還有待提高；史永勝等人將容量通過自適應噪聲完全集成的經驗?zāi)B(tài)分解為波動與趨勢分量，然后對采用長短期記憶網絡（Long Short-Term Memory，LSTM）建立各部分預測模型，從模型的預測結果看，容量跟蹤能力較強，但是判定失效循環次數精度提高不明顯；熊瑞等人利用長短期記憶遞歸神經網絡學習鋰電池容量退化的長期依賴性，但是這種方法無法跟蹤鋰電池容量再生現象。除此之外，NASA 電池?cái)?shù)據集循環次數較少，B0005 號數據集僅 168 組，基于神經網絡方法建立的模型，大都是對電池中后期容量衰退進行跟蹤，電池早期容量跟蹤也很重要，并且較少的訓練數據集容易陷入局部最優值，難以衡量模型好壞，除了訓練數據，測試數據也非常少，少量數據正確與否可能會對結果產生較大影響。
綜上所述，為解決 ELM 網絡隨機選擇隱含層輸入權值和閾值導致預測結果穩定性較差的問題，使用樽海鞘群優化（salp swarm algorithm，SSA）的 ELM 方法構建具有全生命周期預測能力的 RUL 預測模型，同時針對訓練數據集不足的問題，本文提出一種基于插值的方法增加訓練數據集的容量。使用來自 NASA 研究中心的電池?cái)?shù)據集，驗證所提出模型的適用性能，并且與基于歷史數據預測方法的結果進行比較，驗證預測模型的有效性。
神經網絡模型的學習能力與網絡結構、網絡初始權值的設定、算法種類以及訓練數據集的規模息息相關，神經網絡方法應用廣泛，針對不同問題，選擇合適的網絡可以更好的進行學習，但是對于數據量本身就較少的問題，算法種類等提高模型學習能力的手段則不適用，因此，基于原始數據進行容量擴增是一種可行的辦法。
1.1 Akima 樣條曲線插補方法概述本文主要利用插補的方法進行數據集容量的擴充。目前插補方法主要有： Akima 樣條曲線插補、C(CUBIC）樣條曲線插補、貝塞爾（Bezier）曲線插補、PH(Pythagorean-Hodograph）曲線插補、B 樣條曲線插補等，由于電池容量記錄每間隔一次循環周期進行，各個循環之間容量變化大，為使曲線比樣條函數插值曲線更光順，更自然，因此選用 Akima 插補的方法。
Akima 非線性插值理論是由 Akima 教授于 1970 年建立的一種全新的光滑非線性插值方法，該方法所建立的曲線更光滑，過渡更自然，目前已被國內外廣泛應用于測繪、遙感等領域。在二維平面上，取 4 個點連成曲線，分別為 A（xi-2, yi-2），B（xi-1 , yi-1），D（xi+1 , xi+1），E（ xi+2, xi+2），此時要在 B 和 D 之間增加一點 C（ xi, yi），根據 Akima 插補原理，需要根據其他數據點建立具有一階導數的三次多項式曲線。C 與 D 之間的三次多項式為：
式中，的取值范圍為（ , ），a0，a1，a2，a3 為多項式系數。系數計算方法為：
式中,為多項式曲線在數據點 C 的一階導數， 為 CD 線段的斜率，根據 Akima 插補法的幾何條件：?
式中，bi-2，bi-1?，bi+1分別是線段 AB、線段 BC、以及線段 DE 的斜率。根據公式 1 通過逐步取點插補，得到數據點之間的非線性光滑曲線，完成數據之間的填充。
鋰電池在運行過程中，除電壓、電流以及運行時間可以直接提取外，容量等表征電池性能的參數需要經過后期計算得到，程序較為繁瑣，會降低 RUL 預測模型的實時性。此外，對于循環充放電的鋰離子電池來說，在其放電過程中，電池兩端的電壓從一個相對高的電壓下降到另一個相對低的電壓需要一段時間，而該時間會隨著電池充放電循環次數的增加而不斷減少。因此，本文基于可直接提取的電池放電電壓參數構建健康因子。在每一次放電周期過程中，提取電池處于低電壓與高電壓的時間，計算差值作為等壓降放電時間。表達式如下：
其中，為等壓降放電時間， 為第i次循環低電壓對應時刻， 為第i 次循環高電壓對應時刻， n為鋰電池循環最大次數。因此，等壓降放電時間序列可以表示為：
在這里，為實現鋰電池全生命周期 RUL 預測，我們提取電池早期 30 次循環數據，利用 Akima 插補的方法擴充健康因子容量。

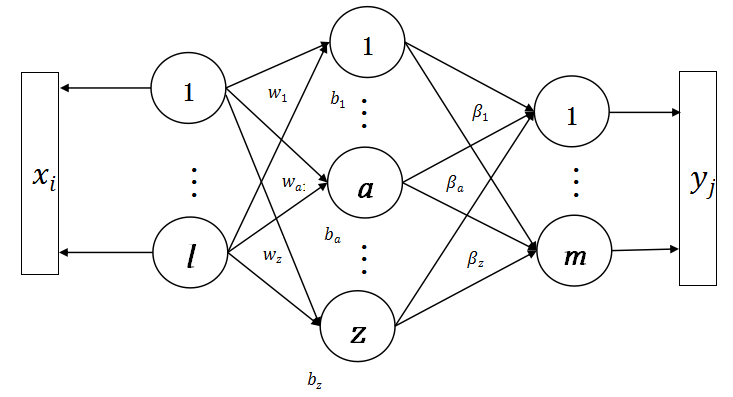

ELM 是一種單隱層前饋神經網絡的學習算法，因?yàn)槠淠Ｐ秃?jiǎn)單，學習能力強，被廣泛應用于健康狀態的預測方面，ELM 算法的結構包括 3 層，分別為輸入層、隱含層以及輸出層，其結構如圖 1 所示。?
根據結構圖，ELM 算法可以這樣描述：
其中：
wi=[wi1,wi1,…,wi1]T為輸入層到隱含層的權值，βi=[βi1,βi1,…,βi1]T是隱含層到輸出層的權值，g(·)為隱含層激活函數，bi為隱含層偏差。則 ELM 網絡的輸出為：
通過確定輸入權重與隱層偏置，加載訓練集，可以確定輸出權重 β：
G+為矩陣的 Moore-Penrose 廣義逆矩陣。得到β后，即完成了 ELM 的訓練，然后使用訓練集產生的 ELM模型對其余樣本進行預測。
樽海鞘群算法是由 Mirjalili 等人在 2017 年提出的一種模仿樽海鞘群的群體行為的啟發式算法。樽海鞘是一種小型的遠海膠質脊索動物，身體呈半透明的桶狀，多以海上漂浮植物為食。在海洋中成群存在的樽海鞘處于無性時期時，上十億地聚集在一起形成樽海鞘鏈的鏈狀結構，以“噴氣式”方式運動。因此，樽海鞘的群體行為是“鏈條”的分布方式，領導者居于鏈條的頂端，跟隨者緊密地彼此跟隨從而進行鏈條式的食物捕捉和運動。假設樽海鞘群是由N 個 d維因子組成，即可用Nd維矩陣表示為：
領導者的位置更新為：
式中，Zi1為第一個領導者在第j維度時的位置,Fj為食物在j維的位置，ubj和lbj分別為上界和下界，c1、c2、c3為隨機值。c2和 c3是處于[0,1]之間的隨機值，c1的定義為：
其中， 為最大迭代次數， 為當前迭代次數。其領導者位置更新利用牛頓第二定律為:
SSA 算法通過啟動多個隨機位置的樽海鞘開始逼近全局最優。然后它計算每個樽海鞘的適應度，找到適應度 最好的樽海鞘，并把最好樽海鞘的位置分配給變量,作為樽海鞘鏈要追逐的源食物。同時，系數c1使用等式更新。對于每個維度，使用等式更新前導樽海鞘的位置。并且利用等式更新跟隨器樽海鞘的位置。如果任何樽海鞘超出搜索空間，它將被帶回到邊界上。除了初始化之外，以上所有步驟都被反復執行，直到滿足結束標準。

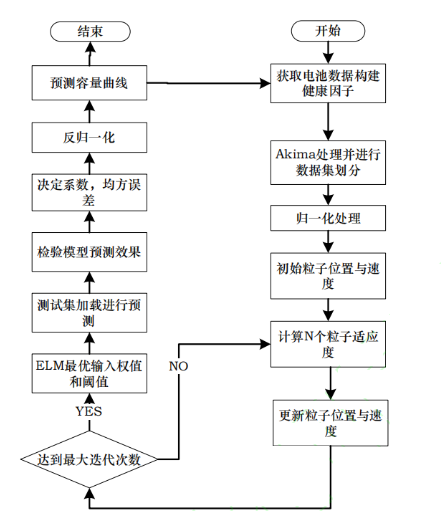

由于 ELM 在訓練與預測過程中，輸入權值和閾值為隨機賦予，導致輸出存在波動，預測結果不可靠，因此，提出將 SSA 和 ELM 方法融合，以?xún)?yōu)化選擇輸入權值和閾值，利用 SSA 的算法優化 ELM 網絡，其中每個樽海鞘經過的路徑代表一個候選 ELM 網絡。為了實現這種表示，樽海鞘被設計用于保存要優化的網絡參數，即保存輸入層與隱含層間的連接權值和隱含層神經元的偏置值，使得鋰離子電池剩余壽命預測結果精準可靠，同時，傳統的利用一部分?jǐn)?shù)據訓練得到的模型，在電池容量預測后期會發生偏離，這是因?yàn)殇囯x子電池在運行過程中工況等外部條件會發生變化，模型需要學習得到最新的衰退趨勢，因此，提出滾動更新的 RUL 預測模型，即將最新 運行的電池容量以及健康因子信息加載進入訓練數據集，刪除電池早期運行數據，重新訓練模型，使模型獲取最新的容量衰退趨勢。具體的預測流程如圖 2 所示。?
1) 初始化網絡參數。設置種群數目以及搜索空間的上下界，確定 ELM 算法隱含層節點數目和最大迭代次數；?
2) 選取電池運行的歷史數據，最近的若干個循環的健康因子為模型的訓練輸入量，容量為訓練輸出量。?
3) 以適應度函數為食物源，對每個樽海鞘的位置進行排序，獲取最優適應度的位置，并更新領導者和追隨者；?
4) 對模型進行訓練，獲取全局最優適應度值，得到基于 SSA-ELM 循環更新的鋰離子電池 RUL 預測模型，并進行預測，重復步驟 24，建立具有滾動更新的 RUL 預測模型。
對模型進行兩種方式的評價，分別為預測循環次數的準確性和容量衰減跟蹤的效果。使用平均絕對誤差(mean absolute error，MAE) 和均方根誤差(root-mean-square error，RMSE)作為評估標準：
式中， Qi為真實值，即鋰離子電池實際容量；Q'i為預測容量值；n為循環次數。?
當鋰離子電池的容量降至失效閾值時，循環次數的實際值與預測值之間的誤差定義如下：
其中P為預測循環次數，R為實際循環次數。
本文選用 NASA 電池?cái)?shù)據集 B0005~B0018,電池型號參數為額定容量 2Ah，額定電壓 4.2V。在室溫下以 1.5A的恒定電流模式進行充電，直到電池電壓達到 4.2V，然后以恒定電壓模式繼續充電，直到充電電流降至 20mA以 2A 的恒定電流（CC）進行放電，直到電池 B0005、B0006、B0007、B0018 的電壓分別降至 2.7V，2.5V，2.2V，2.5V。數據集包含的測量參數有：周期、環境溫度、時間、電壓、電流、容量、阻抗。當電池達到壽命終止標準時，即額定容量衰減 30%，實驗停止。

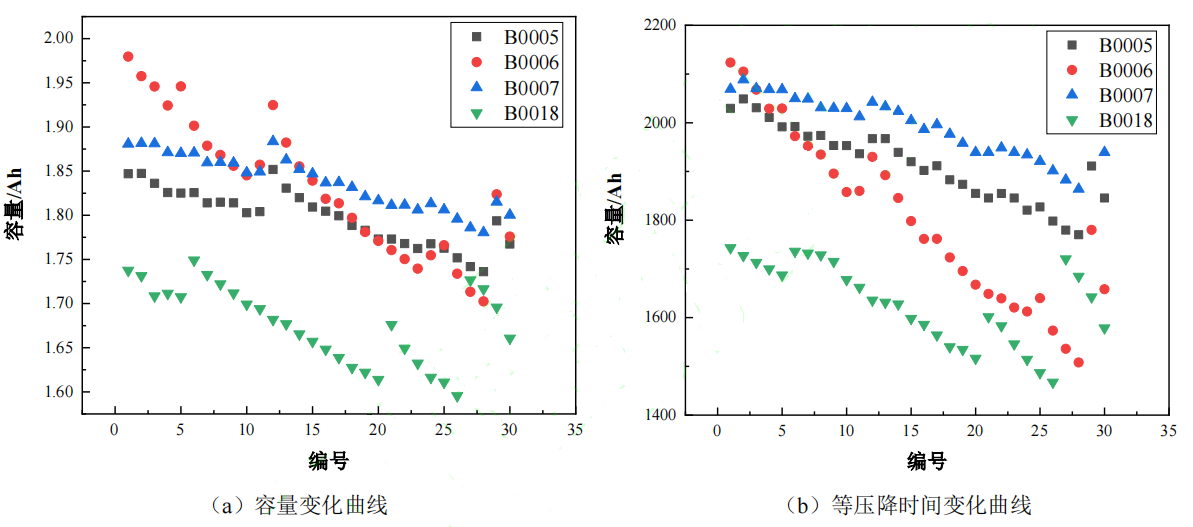

分別對 B0005、B0006、B0007、B0018 組數據提取等壓降放電時間，高位電壓設置為 3.9V，低位電壓設置 3.5V，提取 30 次循環數據得到訓練數據集，并在后期進行實時更新，部分訓練數據集如圖 3 所示。

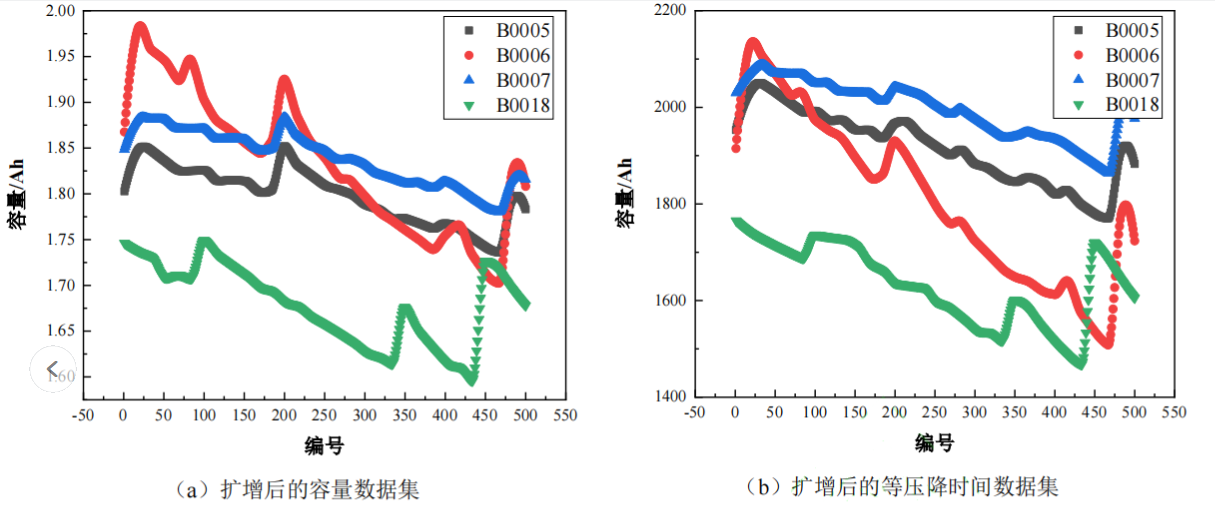

容量與等壓降時間變化應該是散點圖，在散點之間，通過 Akima 插補的方法對其進行填充，擴大訓練數據集容量至 500 組。如圖 4 所示。?

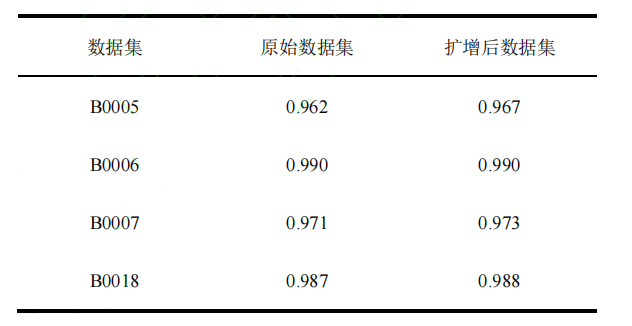

健康因子與容量數據間的相關性越高，則后期模型預測能力越強，對提取得到的健康因子與容量數據進行相關性分析，結果如表 1 所示。?
從相關性分析可以看出，擴增后的訓練數據集相比原始提取的具有稍許優勢，表明基于 Akima 擴增訓練數據集的方法有效。

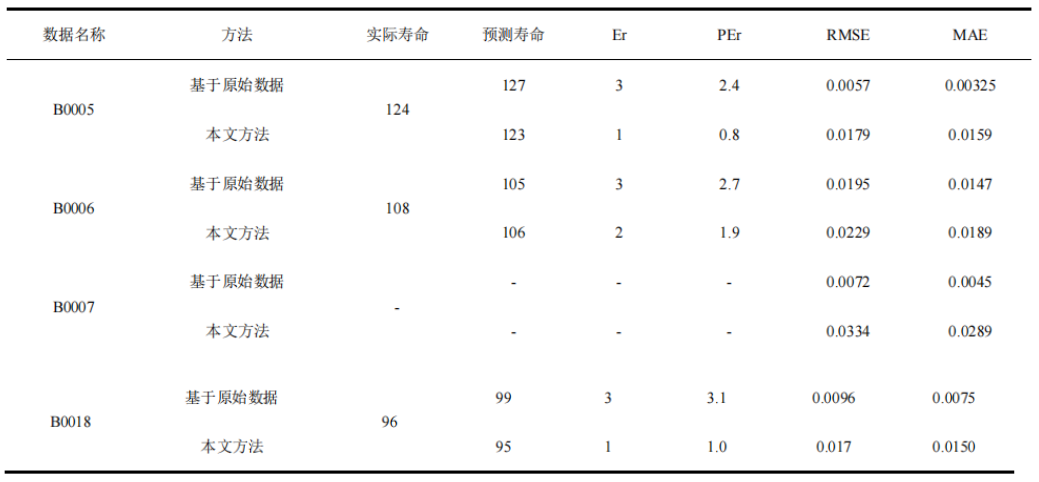

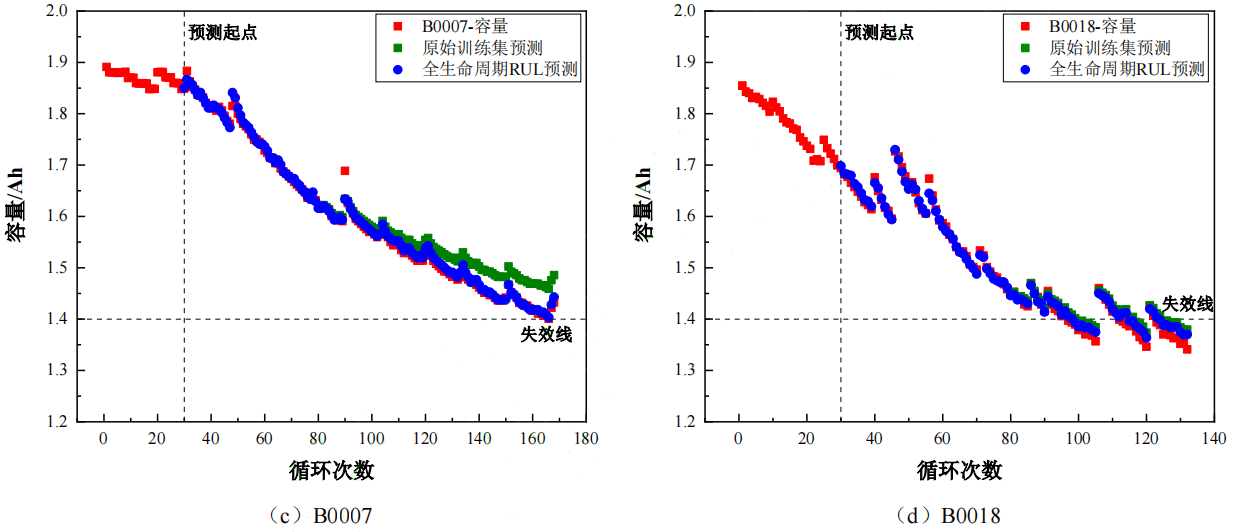

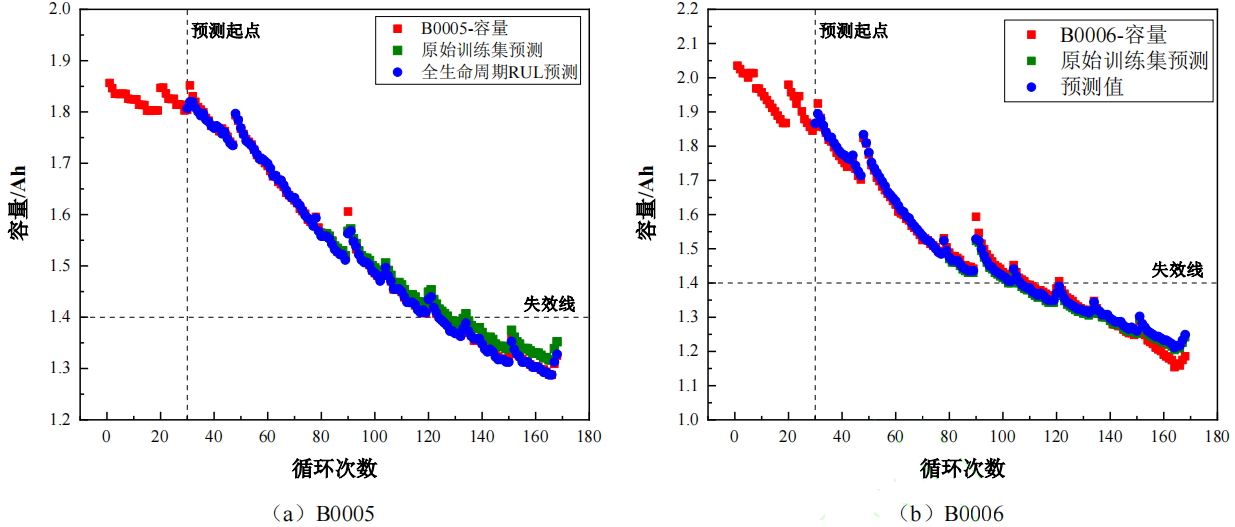

使用 MATLAB2019b 進行 SSA-ELM 模型的搭建，將 3.1 節獲取的訓練數據集加載進入 SSA-ELM 模型之中進行訓練，得到的 RUL 預測模型。使用得到的模型對 B0005、B0006、B0007、B0018 四組數據進行預測，電池失效閾值為：1.4Ah，預測起點為第 30 次。并且與基于原始數據的 80 組訓練數據集預測的結果進行對比，預測結果如圖 5 所示，基于 RMSE、MAE 等指標進行模型評價，結果如表 2 所示。
由于 B0007 號電池?cái)?shù)據集未衰減至理論失效閾值，因此模型在這一情況下僅分析評價其跟蹤能力。?
通過評價指標可以看出，使用有限數據集進行鋰電池 RUL 預測，無論是在容量衰退趨勢跟蹤方面，還是預測到達失效循環時的次數方面，誤差均大于本文提出的基于 Akima 方法擴充訓練數據集的方法，同時，本文還提出基于 SSA-ELM 的方法構建具有循環更新能力的鋰電池 RUL 預測模型，進一步增強了模型在電池中后期的跟蹤能力，提高了鋰電池 RUL 預測結果的準確性和穩定性。?

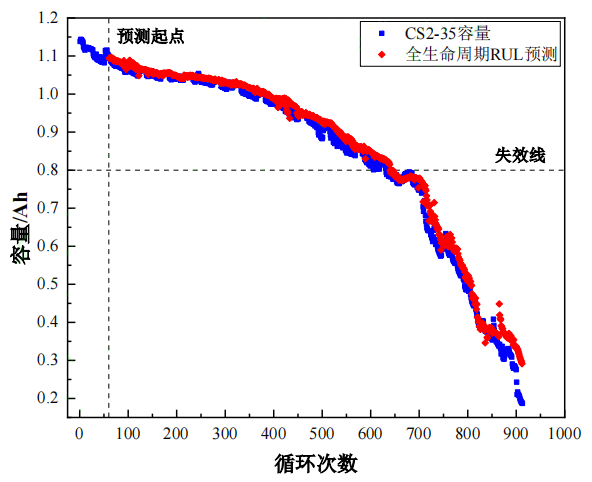

為了驗證模型的適用性能，提出使用馬里蘭大學的電池?cái)?shù)據集 CS2-35 號進行驗證，其電池初始容量約為 1.1Ah，其循環模式為：以恒定電流 0.55A 充電至電壓到達 4.2V，而后以恒壓充電至電流下降至 0.05A 完成充電，之后以恒定電流 1.1A 放電至電池電壓下降至 2.7V，此為電池的一個循環周期。如圖 6 所示，為使用提出的預測模型進行驗證的結果，經過計算，預測結果 RMSE 為 0.0263，MAE 為 0.0187 誤差較小，得到的失效循環為 642，?
實際的失效循環為 631，結果接近，表明所提出的預測模型有效。
?本文提出了一種基于 Akima 插補方法進行訓練數據集容量的擴充，并使用樽海鞘群算法對極限學習機的隱含層輸入權值和閾值進行優化，建立具有循環更新能力的鋰電池剩余壽命預測模型。通過 Akima 方法，解決了鋰電池早期壽命預測數據量較少，無法追蹤的問題，提高了模型的適應能力?；陂缀Ｇ嗜核惴▽?duì)極限學習機進行優化，解決了模型預測過程中不穩定的問題，同時，循環更新訓練數據集的方法，通過去除舊的歷史數據加載 新的運行數據，保證了電池壽命預測模型的跟蹤能力，確保了中后期模型預測結果偏差較大的問題，與傳統的基于歷史數據進行電池剩余壽命預測的方法相比，所提出的方法具有全壽命周期剩余壽命預測的能力，和較高的準確性。?
