1. 福建省發改委網絡現狀及需求分析
1.1 現行網絡結構及應用
目前整個福建省發展和改革委員會在省中心已建成簡單易構、易于擴展、管理方便、穩定可靠的內部局域網，主要是分為內部網絡和外部網絡兩大部分。在各地市發改委目前已有自己的內部局域網，各地市局域網與省發改委之間主要是通過全省的省政務信息網絡實現互連。
1.2 現行網絡結構分析
福建省政務信息網絡是福建省電子政務的公共網絡平臺，它作為一個網絡傳輸平臺涉及到福建省各級政府部門網絡的數據傳輸，許多信息在沒有發布前是敏感的和不宜公開的。因此在福建省發改委的整個網絡建設中安全性成為一個最重要的方面。為了更好的對整個網絡中的數據實現保密，提高其安全性，需要在福建省、地市、縣三級發改委部門局域網之間建立VPN隧道，實現傳輸數據加密。同時由于目前整個福建省電子政務網的IP地址與國家發改委縱向網的IP地址沖突（都是采用“10”IP地址網段），福建省金宏專網內部的所有主機需要能夠同時訪問兩個10網段上的服務器。
2. 網絡方案設計分析
2.1 方案設計原則
福建省金宏專網確定了本次網絡設計的基本原則：
安全性：由于整個網絡是以福建省政務信息網絡為傳輸網絡，其中涉及到發改委許多需加密的數據，在新建成的網絡中需要保證傳輸數據的完整性、機密性和不可否認性以及網絡邊緣的訪問控制。
可靠性：整個網絡作為福建省發改委各級部門互連的網絡，網絡建成之后，大量的應用將主要依靠這一網絡實現，因此整個網絡必須能夠保障穩定、可靠地運行。
高帶寬、低延時：整個網絡建成之后會有大量的應用：諸如、VOIP、VOD等對網絡實時性要求較高的業務，因此對于建成的網絡需要提供相應的QOS技術并采用吞吐量較大的網絡設備實現整個網絡的互連。
2.2 方案設計目標
本次網絡建設的主要的設計目標就是：以福建省政務信息網絡作為整個網絡的傳輸平臺，建立金宏虛擬專網。在整個虛擬專網內實現數據傳輸加密，保證整個傳輸數據的安全性、保密性、以及不可否認性，并通過這一安全的傳輸網絡實現包括數據、語音、桌面視頻等業務，從而在“金宏工程”各涉及部門之間有效的實現信息資源共享。
3. 網絡解決方案介紹
3.1 整體解決方案

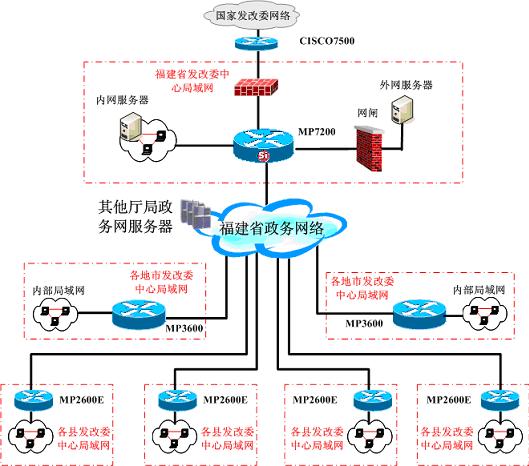

依照以上方案設計原則及設計目標，福建金宏虛擬專網拓?fù)鋱D如下：
3.2設備選型及改造
經過嚴格比選及招投標程序，邁普通信MP7200 、MP3600和MP2600E系列路由器因其較優的性價比和良好的面向用戶的可塑性被選擇為福建金宏專網組網設備。按用戶設計要求，上述路由器在短期內實現了“批量靜態末N位原地址轉換”功能，配合系統軟件配置，很好地解決了地址沖突問題。
3.3網絡具體配置
1、在省發改委中心放置一臺邁普高端路由器MP7200路由器，MP7200系列路由器是邁普公司自主研發的接入中心匯聚路由器，主要面向大型廣域網的地市級匯聚和上聯，在本方案中主要是實現福建全省三級發改委的內部網互連，并實現路由協議的轉發QOS等；同時通過邁普路由器應用戶要求專門設計的批量地址轉換功能解決省政務網與國家發改委縱向網的IP地址沖突問題（見下文）。
2、在設區市發改委的中心放置邁普MP3600路由器，MP3600系列路由器是邁普公司自主研發的接入?yún)R聚路由器，主要面向大型廣域網的省縣級匯聚和上聯，可提供強勁的匯聚能力，滿足客戶大規模匯聚的應用需求。
3、在縣發改委中心放置一臺邁普的路由器MP2600E，MP2600E模塊化安全路由器針對客戶的不同應用環境，采用抽屜式模塊化結構設計，提供各種模塊配置，使得現場更換模塊更加方便，適合于中小型企業分支機構，LAN到LAN以及在多業務應用中擔當接入路由器。
4、在省到設區市及設區市至縣區的路由器之間建立專用隧道，構建成省金宏虛擬專網。
3.4 關鍵點解決方案
由于國家發改委以及福建省政務網都采用了相同網段的IP，而福建省金宏專網內部的PC都需要同時訪問上述兩個網絡，因此為了解決這個沖突，我們將在省中心虛擬一個11.0.0.0對應福建省政務網的IP，其他需要訪問省政務網絡的PC就直接訪問11.X.X.X，在到達中心的邁普的MP7200路由器時，路由器確定向連接政務網絡的端口轉發之后，再將目的IP對應替換為政務網的IP；而內部網絡如果訪問國家發改委網絡則可以直接訪問，這樣實現政務網與國家發改委IP地址沖突的解決。
3.5 網絡管理
整個網絡建成之后將涉及省、市、縣發改委的三級網絡，達近100個節點，因此網絡建成之后的管理、維護將成為整個后期工作的重點。系統采用了基于SNMP的邁普網絡管理軟件，實現對邁普所有設備的網管。福建省發改委使用的邁普統一網絡管理平臺，采用模塊化和組件化的開發模式，集成了網絡管理和系統管理各自的優點，可以實現網絡拓?fù)涞淖詣由?、?shí)時的設備面板圖以及告警信息.
