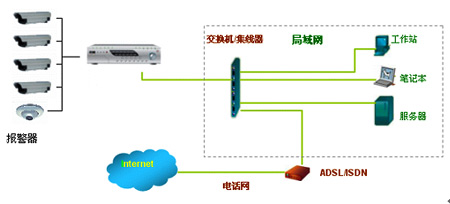

HB6000系列網絡硬盤錄像機的基本應用監控方案：
前端數據采集模塊對音／視頻模擬信號及報警信號進行采集。音／視頻模擬信號送到網絡硬盤錄像機進行A/D轉換、壓縮，形成音／視頻復合碼流，以文件形式保存并根據需要確定是否要進行網絡實時傳輸。
控制系統核心──網絡硬盤錄像機
網絡硬盤錄像機是整個控制系統的核心部分，能支持多達16路的音／視頻信號壓縮。采用先進的H.264視頻信號編解碼技術、G.722音頻編解碼標準、國際上流行的嵌入式操作系統，以及合理的硬件架構：嵌入式CPU+DSP。在軟件設計方面，針對監控需求的多樣化特點，提供SDK開發包，供用戶根據自身特點進行個性化開發。其功能設計除一般的錄像、回放、報警、云臺控制、OSD等功能外，還具備視頻服務器功能、水印技術功能及多區域移動偵測等功能。部份重要功能介紹如下：
1.硬盤錄像功能
硬盤錄像功能將前端音／視頻同步的H.264復合壓縮碼流記錄在本地的網絡硬盤錄像機內，可選擇循環或非循環記錄方式，即線性模式，對于非循環存儲記錄方式，當硬盤錄滿時有報警提示，以便進行相應處理。 同時，為使得硬盤在多次覆蓋錄像后不會產生碎片，保證硬盤的工作效率，文件系統中采用了預分配機制。文件記錄模式主要有以下幾種：(1)定時錄像、(2)手動錄像、(3)移動偵察錄像、(4)報警錄像。另外，根據需要可將上述幾種模式進行組合。
錄像過程根據所需圖像質量選擇碼率大小，通常選用變碼率，需要有一個位率上限值，實際應用中為保證圖像清晰度，一般選512～1024k。
2.回放功能
回放功能除了完成對存儲在硬盤中的視頻和圖像文件按照指定的日期、時間、錄像通道以及文件類型（普通／報警錄像）等信息進行快速有效的查詢和檢索外，還具有下列功能：
畫面數：支持單路縮放；
進度指示：在窗口下面有回放進度指示條；
速度控制：可向前或后播放，播放前或后一幀，多種倍速向前或后播放，暫停播放，逐幀播放；
回放內容顯示時間及通道名稱；
回放時音／視頻恒定保持同步。
集中管理
通過管理服務器對攝像機、網絡硬盤錄像機、流媒體服務器、用戶數據等進行集中管理與紀錄，從而達到系統內部的集中管理目的。其中流媒體服務器的作用為響應用戶對硬盤錄像機現場實時視頻點播的需求，并完成流轉發功能。

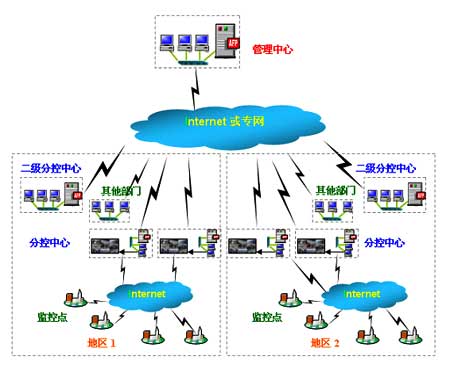

一個典型的多級網絡化監控管理系統結構圖：
產品支持多種網絡協議和組網方式，同時提供網絡化集成管理軟件，可以支持多級管理體系的建立，可以同時管理數百臺甚至數千臺錄像機。
1.對網絡硬盤錄像機的管理
管理服務器除了保存前端硬盤錄像機的分布區域、數量等基本數據外，還通過巡檢功能檢測其運行狀態，如前端是否出現硬盤故障、網絡是否異常等情況，并及時以報警的方式通知報警管理主機，以便進行相應的處理。另外，對硬盤錄像機進行“校時”服務，確保所有硬盤錄像機的時間一致。
2.對用戶管理
對用戶的管理包括用戶權限的設置（用戶名、密碼、權限、優先級），最大權限的用戶行使主控權力，負責對支行內的所有硬盤錄像機進行操作；對于較小權限的分控端用戶賦予指定攝像機的部分操作權限，設置的用戶進入視頻監控軟件，提供主控、分控桌面操作。
所有管轄區內用戶在進行操作時，需通過管理服務器的權限認證方可進行操作，且自動將操作信息記錄到操作日志數據庫，以備后查。
遠程控制
監控中心通過視頻監控軟件（主控或分控）進行權限內的遠程控制操作，包括：
對云臺、鏡頭的控制；
指定的硬盤錄像機各通道的圖像、聲音參數；
設置錄像方式，錄像方式包括定時、報警觸發、移動偵察等。
碼率、幀率，遠程布防、撤防的設置；
硬盤錄像機操作權限及遠程關機功能設定；
雙向語音對講功能設定等。
報警管理
網絡報警聯動流程：當前端產生報警，除本地聯動產生相關聲、光、電或110報警外，若該報警信號連接到網絡硬盤錄像機，則會通過網絡上傳到監控中心的報警管理主機，由它將該報警轉發到預先設定的目標主控或分控機上，此時目標主機上彈出報警現場畫面（需要預設），并伴有語音提示。
傳輸系統
網絡傳輸基于TCP/IP協議，前端節點可通過專線或ADSL（動態IP）進行數據傳輸，專線傳輸?shù)膶?shí)際有效帶寬要遠高于ADSL傳輸，因此一般采用專線傳輸較高碼流的圖像，而ADSL適合于傳輸?shù)痛a流圖像。
系統運行在公共網絡環境，安全問題十分重要，我們的系統具有多級的安全保障措施：
數字錄像監控系統的操作權限工具功能分為十多種，操作人員可以根據實際需要賦予所需要的權限。同時系統提供了日志功能，詳細記錄了系統的工作狀態、用戶的操作以及報警信息。系統的網絡數據傳輸和視頻數據本身都采用了加密措施，保障數據傳輸?shù)陌踩?。本?xiàng)目可以建立一套獨立的安全加密體系保證網絡數據絕對安全。
對于監控中心，網絡接入帶寬（總吞吐量）必須大于所有前端節點帶寬的總和，這樣才能滿足查看前端實時視頻的要求，確保數據傳輸通順流暢。

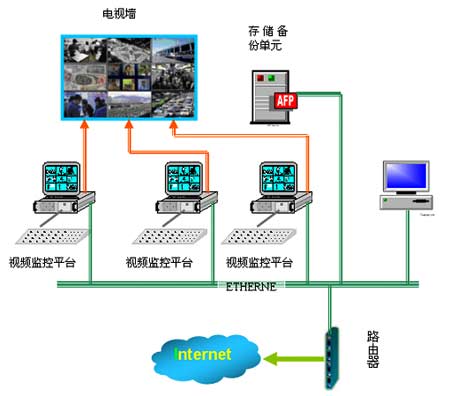

圖像顯示
授權用戶通過視頻監控軟件可以遠程預覽網點的任何攝像機的現場圖像、監聽聲音，圖像可通過監視器、VGA、電視墻 三依中文網 www.3eeezw.com 三依、大屏幕（投影、等離子或背投）顯示。
