福建煉油化工有限公司（以下簡稱“福煉”）是中國石化集團公司與福建省的合資企業，是我國大型石油化工企業，主要生產汽油、柴油、煤油、LPG等石化產品。前身福建煉油廠，創建于1990年元月，1995年6月通過國家竣工驗收，1995年底改制為福建煉油化工有限公司。1997年4月經擴建改造原油加工能力達到400萬噸/年。2004年實現銷售收入100.49億元，利稅總額10.38億元。公司主要生產過程控制全部采用集散控制系統（DCS），建成使用國內第一套基于石油化工企業的計算機集成制造系統（CIMS），1999年獲得了國家科學技術部授予的“國家高科技研究發展計劃CIMS應用工程示范企業”稱號。
一、項目背景
隨著我國加入WTO，福煉面臨著日益激烈的國內、國際市場競爭。在這種形勢下，福煉確定運用信息技術改造和提升傳統產業，保持企業的可持續發展。
早在福建煉油廠試生產階段的1992年，清華大學專家應邀到該廠研究加熱爐控制問題，發現工廠的控制設備均采用先進的DCS（集散控制系統）3000，有大量的生產實時數據采集上來，可以利用計算機、網絡、數據庫技術將這些數據充分集成起來，讓這些數據在過程監控、信息管理、計劃調度以及輔助決策方面充分發揮作用。從此，清華大學與福煉開始合作建設流程工業的CIMS工程。
二、總體規劃與工程實施情況
FR-CIMS總體規劃于1993年3月正式啟動，指導思想是“全面規劃、切實可行、分期實施、逐步受益”，同年8月通過了廠方驗收。1994年1月，福煉和清華大學簽訂了FR-CIMS總體設計合同，項目組按總體規劃的框架完成了福煉FR-CIMS總體設計，通過了863/CIMS和石化專家的評審并列入國家863計劃，至此FR-CIMS工程成為863/CIMS在流程工業的第一家示范工程 。
福煉CIMS的主要子系統包括：基于生產實時數據庫的開發應用子系統、營銷信息集成系統、物資管理系統、以及用于決策的分析系統。只有將各子系統集成起來，才能為企業生產與經營管理提供支持與決策。本文對生產實時數據庫的開發應用子系統、營銷信息集成系統、物資管理系統作簡要介紹：
（一）基于生產實時數據庫的開發應用系統
實時數據庫系統是連續性生產企業在實施信息化建設過程中不可缺少的信息平臺；福煉選擇的實時數據庫產品是AspenTech公司的Infoplus-X，它包括：實時數據庫核心軟件、與DCS系統的接口軟件、前端開發工具、SQL plus-Infoplus-X的層次產品，支持與關系數據庫系統接口和各種應用的標準的SQL語言。
實時數據庫同關系數據庫有著不同的特性，主要表現在數據的實時性；因此，它的應用范圍與關系數據庫也就不一樣，主要集中在與生產有關的應用，如生產過程數據和散點數據的集成，生產過程的實時監控，生產車間管理，先進控制與優化，生產平穩率統計、物流數據校正、多元監控等。
1．生產過程數據和散點數據的集成
生產數據的集成是實時數據庫其它應用的基礎。根據福煉的具體情況，通過Infoplus-X與DCS地通訊接口已集成了5000多個數據點，包括常減壓、催化、重整、聚丙烯等九套生產裝置主要生產參數，通過各種專用接口集成了油品、港庫區的主要油品參數和供電總變的主要運行參數。在按照工藝參數的重要程度將過程數據點分為三類，并且對每一類采取了不同的處理方式。
2．生產監控系統
實時數據庫Infoplus-X提供了方便的前端開發工具DD ONLINE，福煉根據需求精簡了裝置的工藝流程圖，并按統一的規范對公司所有裝置的工藝流程圖進行了組態。這樣，公司領導和生產管理部門人員能夠在自己的辦公室實時了解生產情況。
3．生產車間管理系統
生產車間管理系統利用實時數據庫和關系數據庫中的數據，特別是實時數據庫從DCS系統集成的生產實時數據，實現生產、設備、成本、質量和綜合等管理；使生產管理，包括：臺賬管理、月報管理等車間管理人員的主要工作規范化、計算機化；同時，依據財務部門下達的生產成本控制指標，將指標分解到班組、個人，并通過物耗、能耗、收率等數據及時地嚴格考核。參見圖1：生產車間管理系統的簡要數據結構圖

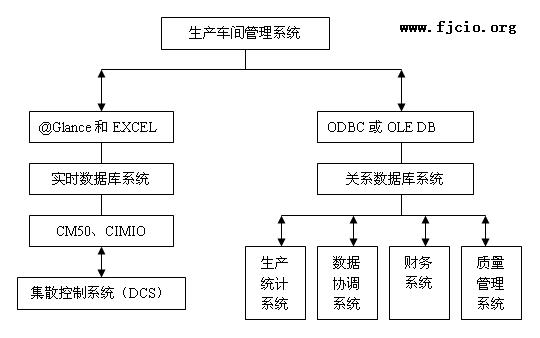

圖1 生產車間管理系統的簡要數據結構圖 |
從上圖可以看出，生產車間管理系統是基于實時數據庫和關系數據庫兩個系統的應用，生產數據是通過@Glance 和EXCEL接口從實時數據庫中取得的，其它與生產車間管理系統相關的數據（如：財務、質量、數據協調的數據等）是從相應的關系數據庫中取得。
4．先進控制和過程優化
石油化工企業生產過程要求具有現代化、安全、高效和穩定的特點，但在較復雜的生產過程中，光依靠傳統的控制技術已不能適應現代化大生產的需要。為更好地搞好生產，盡可能減少操作人員的人工干預，發揮生產裝置的最大潛能，利用先進控制技術（APC），通過消除瓶頸，可以保持裝置穩定運行，增加產量，提高生產裝置平穩性，降低單體、催化劑及公用工程消耗，提升產品質量。因此，在信息化建設的過程中，福煉一直非常重視APC技術在裝置的應用。
常減壓裝置是煉油企業的“龍頭”裝置，福煉基于實時數據庫開發實現在線過程優化和先進控制系統；重整催化裝置，選用了HONEYWELL公司的先進控制軟件，實現了非線性液位控制系統、工藝計算（產品質量預估）、多變量預估控制系統；除此之外，福煉在氣分、聚丙烯等裝置也推廣了APC技術的應用。通過使用先進和優化控制技術，提高了裝置生產的平穩性和輕質油收率，同時在一定的程度上提升了產品的質量。
5．物流數據校正軟件及平穩率統計、多元監控系統
物流數據校正軟件是利用實時數據庫獲取的相關現場數據，對儀表故障、設備泄漏等顯著誤差進行檢測，并以物料平衡為約束的數據，作為生產單元性能評估、泄漏檢測、優化與控制、流程模擬提供準確的工藝數據；為生產計劃、調度提供準確的統計數據。
操作參數統計平穩率是利用實時數據庫中的數據對各裝置的生產情況進行周、月或任意時間段的統計以及對不合格的數據點進行必要的處理，有利于提高生產操作和管理水平、加強操作人員的責任心和減輕工藝管理人員的工作量。
多元監控系統是基于多元統計過程控制的理論和方法對相關工藝過程的儀表位號集進行統計分析，對生產情況進行實時監控，發生異常及時報警。目前，已經在常減壓、催化裝置實現了多元監控系統。
基于實時數據庫系統開發的基礎和高級應用系統是非常實用的，它完成了信息的高度集成、提高了生產管理水平、優化了生產、減輕了工藝操作人員和技術人員的工作強度，產生了顯著的社會和經濟效益。同時福煉正在利用實時數據庫系統開發新的應用，如能量平衡管理系統。
（二）營銷信息集成系統

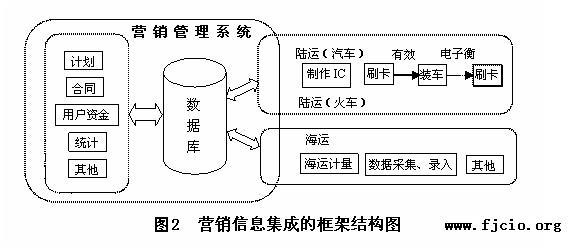

營銷信息集成系統以營銷管理系統數據庫為核心，包括開票系統、實時裝車系統、營銷管理系統。參見圖2：營銷信息集成的框架結構圖
開票系統是根據客戶的合同數量和資金情況按客戶的要求開出裝車所用的票據。
實時裝車系統是客戶憑所開票據到裝車地點裝油，然后把客戶所裝的油品情況傳輸?shù)綌?shù)據庫中，實現數據共享。為了適應汽車運輸數據記錄多和數據更新實時的要求，減少數據丟失，系統采用了觸發器技術，只要對汽車運輸記錄有增加、刪除、修改操作，都將對陸運銷售收入總額表和合同累計提貨量進行數據更新。同時新建合同和資金輸入也將引起上述兩表的更新，保證了數據的一致性和準確性。
營銷管理系統包含計劃管理、合同管理、調運管理、計量管理、綜合管理、領導查詢、市場分析、財務管理、系統維護等模塊。主要功能是根據客戶的實際情況輸入客戶信息，計量單，油品價格，客戶資金，同時簽訂合同，對銷售情況進行綜合管理等功能。
營銷管理系統是根據福煉的實際設計開發的，系統以數據庫為核心，把原來地域分散（銷售處、陸運汽車裝車站、火車站、海運碼頭等）、功能分散、相互孤立、數據不能共享的系統以及計算機應用有機地結合在一起，形成了一個數據采集、計劃管理、合同管理、產品調運、數據統計、市場分析的一個完整的系統，實現了從計劃、合同、裝車控制以及客戶的資信狀況等銷售主過程的實時監控，杜絕銷售漏洞，為客戶服務創造了良好的平臺，從而改善了服務質量，提高了營銷部門的工作質量和效率，提高了科學化、規范化的管理水平。
（三）物資管理系統
“物資管理系統”主要完成公司內部物資供應系統的信息化。物資供應管理信息系統由11個模塊組成，分別是：初始化模塊、單據管理模塊、帳務管理模塊、特殊帳務模塊、查詢模塊、稽核與匯總管理模塊、儲備定額管理模塊，物資供應計劃與合同管理模塊、各部門計劃與庫存管理、處長辦公管理模塊、系統維護模塊等。其主要功能是：實現物資定額管理以降低庫存、壓縮資金的占用；及時掌握庫存資金動態，提高物資供應管理水平；快速、全面的掌握物資信息，保證物資供應。本系統應用程序為Windows操作系統，網絡結構為客戶／服務器體系，后臺采用Sybase數據庫環境下，通過Power Builder開發工具、面向?qū)ο蟮木幊碳夹g進行設計的。
該系統采用結構化生命周期法和原型法相結合的設計方法，按照通用的軟件開發方法分類，基本上屬于帶有漸增性特點的瀑布性開發方法，即以瀑布型為主允許回過頭來修改軟件需求定義，使軟件逐步增長和完善。
1997年該系統投入使用，收效顯著。其間根據使用需求的變化對系統進行了完善和修改，如對系統中“出入庫單據計算機開票子系統模塊”和“計劃合同管理子系統模塊”進行了完善；將原有的編碼進行轉換，以符合中石化集團公司的統一規范；將原系統中物資的計劃價轉為按實際價運行；建立三層結構的WEB查詢界面；設立與項目管理系統、設備管理系統、財務管理系統等其它系統的接口，實現信息共享，為將來的ERP做好準備。
三、信息化建設經驗總結
（一）“一把手”重視并親自推動
企業領導必須相信科學、依靠科學。福煉還在企業建設的設計階段就做了CIMS的規劃；在企業部分生產裝置投產后還派出以副總工程師為首的生產自動化建設的核心成員到各高校尋求合作；更難得的是福煉總經理認為“企業發展要依靠信息技術”，提出“南靠浙大、北靠清華”的口號，并身體力行，多次到清華、浙大商談合作，正因為企業高層領導有這樣的認識才使得FR-CIMS工程建設得到現代先進管理理念指導，沿著正確方向前進；也正是由于領導的重視、支持，才使建設FR-CIMS過程中得到人力、物力和資金的保證；并且在總經理提出“不會使用計算機就下崗”的強硬手段下，使各子系統得到推廣應用。
企業推廣信息化，新舊體制交換，會涉及到很多人的即得利益。為了保證和維護自身的利益，各個部門必然明里暗里或在潛意識里阻止信息化的推進。眾多的阻力聯合到一起，對信息化的實施會造成很大的障礙，很多企業在信息化過程中都在這類事情上費了不少周折。如果沒有總經理親自推動CIMS，福煉實施CIMS也許要花更多的資金和人力，而且既使這樣，信息化也未必能進行下去。
（二）加強校企合作，推進信息化建設
在863/CIMS主題專家組的支持下，福建煉化公司的CIMS建設以清華大學為技術依托單位，清華主管科研的副校長曾向福煉公司領導表示“將以清華多學科的綜合實力來保證FR-CIMS的建設”，派出了跨系、跨學科的老中青結合的教師隊伍組成項目組，他們從福煉的利益出發，著眼于生產、管理的實際需要，與廠方技術人員密切結合，進行規劃、設計、開發、培訓和應用，將最新的管理理念、最先進、有效的新技術應用于福煉。這支專家隊伍帶領數十名博士、碩士研究生相繼在福煉奮戰十年，這是福煉CIMS工程“在總體技術水平達到國際先進水平，在開發應用的廣度和深度上居同行業領先水平”的重要保證。
（三）在信息化建設中建立自己的人才隊伍和組織機構
為適應信息化的發展，福煉適時地成立了“信息中心”，組織了專門的人才隊伍參加福煉CIMS的建設，這樣既鍛煉和培養了技術隊伍，又保證了FR-CIMS的日常運行、維護。
一些企業在實施信息化過程中，都是IT廠商的技術人員在跟進，在指導工人，并在日常的調試和運行中進行操作，但是一旦項目實施完成，測試結束，IT廠商的技術人員撤離之后，企業自己的技術隊伍沒有建立起來，無法保證系統的日常運行和維護，造成了人為的不良后果。福煉有了這支隊伍才使FR-CIMS躲過了一般科技成果不能長期應用提高的命運，保證了整個系統的安全運行和各子系統的正常運行和長期應用。
四、工程特點與效益分析
福煉的CIMS工程總結起來有幾大特點，一是國內自主開發，從項目設計到實施完全依靠、應用自主開發的軟件和技術；二是前后時間跨度長，企業用了十年時間，完成了CIMS一期二期的規劃、實施，并開始進行三期工程的規劃。十年中，企業已經嘗到了信息化的甜頭：一二期工程共投入2900萬元，一期年凈增經濟效益2600多萬元人民幣，二期年凈增經濟效益3600多萬元。
福煉CIMS工程的成功，為推動行業信息化的發展創造出了一條可借鑒的獨特道路。福煉以其特立獨行的信息化方式和取得的巨大效益彰顯了CIMS在企業信息化過程中的魅力。FR-CIMS工程的三期將會取得更大的效益！
（本文由清華大學和福建煉油化工有限公司 FR-CIMS聯合設計組供稿,由清華大學自動化系 徐用懋教授、福建煉油化工有限公司信息中心 唐洪性副主任 校核） |
